เครื่องฉีดพลาสติกทำงานอย่างไร? คู่มือสำหรับผู้เริ่มต้นฉบับสมบูรณ์

เครื่องฉีดพลาสติกคืออะไรและใช้ทำอะไร?

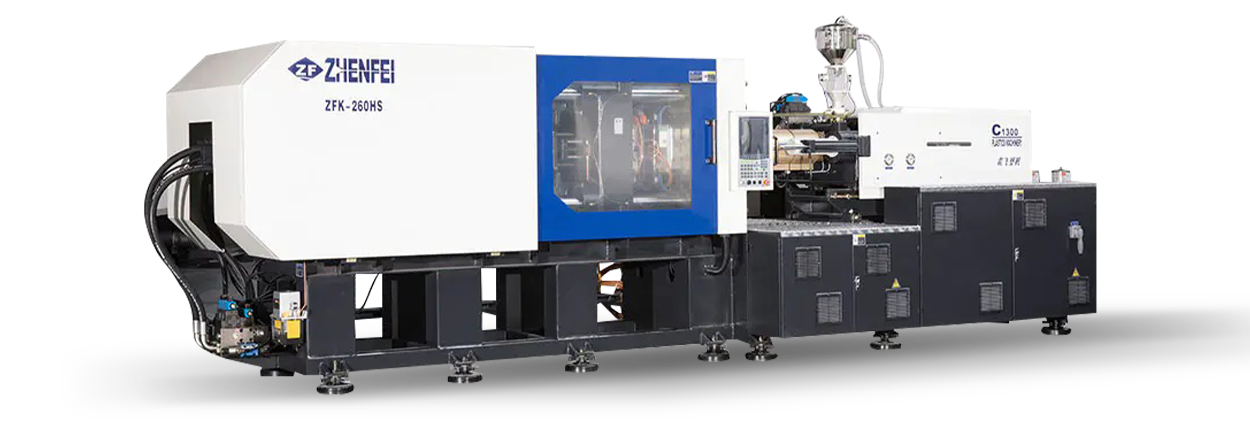

A เครื่องฉีดพลาสติก เป็นอุปกรณ์การผลิตที่ออกแบบมาเพื่อผลิตชิ้นส่วนโดยการฉีดวัสดุเทอร์โมพลาสติกหรือเทอร์โมเซ็ตที่หลอมละลายลงในแม่พิมพ์ที่ผลิตขึ้นอย่างแม่นยำ เป็นแกนหลักของการผลิตพลาสติกสมัยใหม่ โดยรับผิดชอบในการผลิตทุกอย่างตั้งแต่ฝาขวดและกระบอกฉีดยาไปจนถึงแผงหน้าปัดรถยนต์ และเรือนอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

การฉีดขึ้นรูปถูกนำมาใช้ในแทบทุกอุตสาหกรรมเนื่องจากมี:

• ความสามารถในการทำซ้ำสูง : แต่ละชิ้นส่วนที่ผลิตออกมาแทบจะเหมือนกัน โดยมักจะมีความคลาดเคลื่อนอยู่ที่ ±0.1 มม. หรือเข้มงวดกว่า
• ความเร็วในการผลิตสูง : รอบเวลาสั้นเพียง 10 วินาทีต่อชิ้นส่วนสำหรับส่วนประกอบขนาดเล็ก
• ประสิทธิภาพของวัสดุ : Sprues และ runners สามารถบดใหม่และนำกลับมาใช้ใหม่ได้ เพื่อลดขยะ
• ความยืดหยุ่นในการออกแบบ : สามารถใช้รูปทรงที่ซับซ้อน การตัดส่วนล่าง เม็ดมีด และพื้นผิวพื้นผิวที่ซับซ้อนได้ทั้งหมด
• ต้นทุนต่อชิ้นส่วนต่ำตามขนาด : เมื่อตัดจำหน่ายเครื่องมือแล้ว ต้นทุนต่อหน่วยจะลดลงอย่างมากตามปริมาณ

ตลาดการฉีดขึ้นรูปทั่วโลกมีมูลค่าประมาณ 289 พันล้านดอลลาร์สหรัฐในปี 2566 และคาดว่าจะเติบโตที่ CAGR ประมาณ 4.5% จนถึงปี 2573 โดยได้แรงหนุนจากความต้องการจากภาคยานยนต์ การแพทย์ บรรจุภัณฑ์ และสินค้าอุปโภคบริโภค การทำความเข้าใจวิธีการทำงานของเครื่องจักรเหล่านี้เป็นก้าวแรกในการใช้งานอย่างมีประสิทธิภาพหรือการตัดสินใจซื้อที่ดี

ส่วนประกอบหลักของเครื่องฉีดพลาสติก

เครื่องฉีดขึ้นรูปทุกเครื่อง ไม่ว่าจะมีขนาดหรือประเภทใดก็ตาม ประกอบด้วยระบบย่อยแกนเดียวกัน การทำความเข้าใจแต่ละส่วนประกอบช่วยให้คุณวินิจฉัยปัญหา ปรับการตั้งค่าให้เหมาะสม และสื่อสารกับซัพพลายเออร์และผู้ปฏิบัติงานได้อย่างชัดเจน

1. หน่วยฉีด (Plasticizing Unit)

หน่วยฉีดมีหน้าที่ในการหลอมวัสดุพลาสติกดิบและส่งมอบลงในแม่พิมพ์ องค์ประกอบย่อยที่สำคัญ ได้แก่ :

• สิ่งที่กระโดด : ภาชนะรูปทรงกรวยสำหรับบรรจุเม็ดพลาสติก เม็ดเล็ก หรือผง เครื่องอบผ้ามักจะติดอยู่กับถังเพื่อขจัดความชื้นออกจากวัสดุดูดความชื้น เช่น ไนลอนหรือ ABS
• บาร์เรล : ท่อทรงกระบอกที่ให้ความร้อนซึ่งวัสดุถูกลำเลียงผ่าน อุณหภูมิของถังจะถูกควบคุมในหลายโซน โดยทั่วไปมีตั้งแต่ 180°C ถึง 320°C ขึ้นอยู่กับวัสดุ
• สกรูลูกสูบ : องค์ประกอบที่สำคัญที่สุด — สกรูเกลียวหมุนที่ลำเลียงวัสดุไปข้างหน้า สร้างความร้อนแบบเสียดทานเพื่อช่วยในการหลอมละลาย จากนั้นทำหน้าที่เป็นลูกสูบเพื่อฉีดวัสดุหลอมเข้าไปในแม่พิมพ์ เส้นผ่านศูนย์กลางของสกรูโดยทั่วไปจะมีตั้งแต่ 20 มม. ถึง 200 มม .
• วาล์วกันกลับ (เช็คริง) : ป้องกันไม่ให้พลาสติกหลอมเหลวไหลย้อนกลับไปยังสกรูในระหว่างการฉีด ช่วยให้มั่นใจในความสม่ำเสมอของการฉีด
• หัวฉีด : ปลายกระบอกที่สัมผัสกับบูชป่วงของแม่พิมพ์ จะต้องสร้างซีลกันรั่วระหว่างการฉีด

2. หน่วยหนีบ

อุปกรณ์จับยึดจะยึดแม่พิมพ์ทั้งสองซีกไว้ด้วยกันในระหว่างการฉีด และเปิดออกเพื่อดีดชิ้นส่วนออก การวัดเบื้องต้นคือ แรงหนีบ , แสดงเป็นตัน เครื่องจักรที่มีแรงจับยึดไม่เพียงพอจะทำให้แม่พิมพ์เกิดวาบไฟ (พลาสติกรั่วที่เส้นแยก) ทำให้เกิดชิ้นส่วนที่ชำรุด

แรงจับยึดที่ต้องการคำนวณโดยประมาณดังนี้: พื้นที่ชิ้นส่วนที่คาดการณ์ไว้ (ซม.²) × ความดันในโพรง (กก./ซม.²) . สำหรับพลาสติกเอนกประสงค์ โดยทั่วไปความดันในโพรงจะอยู่ระหว่าง 300 ถึง 700 กก./ซม.²

• สลับแคลมป์ : ใช้ระบบเชื่อมต่อทางกลที่ขยายโดยกระบอกไฮดรอลิก ประหยัดพลังงานมากขึ้นเมื่อล็อคเต็มที่ เคลื่อนไหวเร็วขึ้น
• แคลมป์ไฮดรอลิก (โดยตรง) : กระบอกไฮดรอลิกขนาดใหญ่ใช้แรงจับยึดโดยตรง ดีกว่าสำหรับเครื่องจักรขนาดใหญ่และแม่พิมพ์ที่ต้องการแรงแปรผัน
• ไฮโดรกล : รวมกระบอกไฮดรอลิกช่วงชักสั้นเข้ากับองค์ประกอบสลับทางกลเพื่อขยายกำลัง

3. แม่พิมพ์

แม้ว่าจะไม่ได้เป็นส่วนหนึ่งของตัวเครื่องในทางเทคนิค แต่แม่พิมพ์คือสิ่งที่ทำให้แต่ละส่วนมีรูปร่าง โดยทั่วไปแม่พิมพ์จะถูกตัดเฉือนจากเหล็กชุบแข็ง (P20, H13 หรือ S136) หรืออะลูมิเนียมสำหรับทำเครื่องมือต้นแบบ โดยทั่วไปแม่พิมพ์เหล็กเกรดการผลิตสามารถทนทานได้ 500,000 ถึง 1,000,000 รอบ . ต้นทุนแม่พิมพ์เป็นองค์ประกอบหลักของต้นทุนเครื่องฉีดพลาสติกทั้งหมดสำหรับโครงการใหม่ ตั้งแต่ 3,000 ดอลลาร์สหรัฐ สำหรับเครื่องมืออะลูมิเนียมช่องเดียวธรรมดา ถึง 100,000 ดอลลาร์สหรัฐ สำหรับแม่พิมพ์เหล็กชุบแข็งแบบหลายช่องที่ซับซ้อน .

4. ระบบควบคุม

เครื่องฉีดขึ้นรูปสมัยใหม่ใช้ PLC (Programmable Logic Controller) ที่ซับซ้อนหรือระบบควบคุมที่ใช้ CNC พร้อมด้วย HMI แบบหน้าจอสัมผัส สิ่งเหล่านี้ช่วยให้ผู้ปฏิบัติงานสามารถตั้งโปรแกรมและตรวจสอบความเร็วการฉีด โปรไฟล์แรงดัน โซนอุณหภูมิ RPM ของสกรู แรงดันค้าง เวลาทำความเย็น และพารามิเตอร์การดีดออกได้อย่างแม่นยำ โดยมักจะมีการตอบสนองแบบวงปิดเพื่อการปรับแบบเรียลไทม์

วงจรการฉีดขึ้นรูป: ทีละขั้นตอน

วงจรการผลิตของเครื่องฉีดพลาสติกประกอบด้วยหกขั้นตอนที่แตกต่างกันซึ่งทำซ้ำอย่างต่อเนื่องในระหว่างการผลิต การทำความเข้าใจแต่ละขั้นตอนช่วยให้ผู้ปฏิบัติงานเพิ่มประสิทธิภาพรอบเวลาและคุณภาพไปพร้อมๆ กัน

1. การปิดและหนีบแม่พิมพ์ : แท่นวางแบบเคลื่อนย้ายได้จะเคลื่อนไปข้างหน้า โดยปิดครึ่งหนึ่งของแม่พิมพ์ จากนั้นชุดจับยึดจะใช้แรงจับยึดเต็มที่บ่อยครั้ง 50 ถึง 6,000 ตัน ขึ้นอยู่กับขนาดเครื่องจักร — เพื่อป้องกันไม่ให้แม่พิมพ์เปิดระหว่างการฉีด
2. การฉีด : สกรูเคลื่อนไปข้างหน้าเหมือนลูกสูบ โดยดันฉีดพลาสติกหลอมเหลวผ่านหัวฉีด เข้าไปในป่วง ผ่านรางและประตู และสุดท้ายเข้าไปในโพรงแม่พิมพ์ แรงดันในการฉีดโดยทั่วไปมีตั้งแต่ 700 ถึง 1,400 บาร์ (10,000–20,000 psi) .
3. การบรรจุ / แรงกดค้างไว้ : หลังจากเติมคาวิตี้แล้ว ความดัน "ค้าง" ที่ต่ำกว่าจะคงอยู่เป็นเวลาหลายวินาทีเพื่อชดเชยการหดตัวของวัสดุในขณะที่เย็นตัวลง ขั้นตอนนี้จะกำหนดขนาดชิ้นส่วนขั้นสุดท้ายและคุณภาพพื้นผิวอย่างมีวิจารณญาณ
4. ระบายความร้อน : ส่วนที่แข็งตัวภายในแม่พิมพ์ ช่องระบายความร้อน ซึ่งโดยทั่วไปจะอุ้มน้ำที่อุณหภูมิ 10–50°C จะไหลผ่านแม่พิมพ์เพื่อเร่งกระบวนการนี้ โดยทั่วไปแล้วเวลาในการทำความเย็นจะหมายถึง 50–80% ของรอบเวลาทั้งหมด ดังนั้นการเพิ่มประสิทธิภาพการระบายความร้อนจึงเป็นวิธีที่มีประสิทธิภาพที่สุดในการลดรอบเวลา
5. การดึงกลับของสกรู / การทำพลาสติก : ในขณะที่ชิ้นส่วนเย็นลง สกรูจะหมุนและหดกลับ เพื่อลำเลียงและละลายวัสดุช็อตถัดไปจากฮอปเปอร์ ขั้นตอนนี้ทำงานไปพร้อมๆ กับการทำความเย็นเพื่อลดเวลาตาย
6. การเปิดและการดีดออกของแม่พิมพ์ : แคลมป์จะเปิดขึ้น แม่พิมพ์ที่เคลื่อนย้ายได้จะหดกลับครึ่งหนึ่ง และหมุดดีดตัว (ขับเคลื่อนด้วยระบบดีดตัวแบบไฮดรอลิกหรือแบบกลไก) จะดันส่วนที่แข็งตัวออกจากโพรงแม่พิมพ์ จากนั้นเครื่องก็พร้อมที่จะเริ่มรอบถัดไป

ประเภทของเครื่องฉีดพลาสติก: ไฮดรอลิก ไฟฟ้า และไฮบริด

ระบบขับเคลื่อนหลักสามประเภทสำหรับเครื่องฉีดพลาสติกแต่ละประเภทมีข้อดีและข้อเสียที่แตกต่างกัน การเลือกประเภทที่เหมาะสมเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการประเมินเครื่องฉีดขึ้นรูปที่จำหน่าย

เครื่องฉีดขึ้นรูปไฮดรอลิก

ที่ เครื่องฉีดขึ้นรูปไฮดรอลิก เป็นประเภทที่เก่าแก่ที่สุดและมีการใช้งานกันอย่างแพร่หลายที่สุดในโลก ใช้ปั๊มไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าเพื่อขับเคลื่อนการเคลื่อนที่ของเครื่องจักรทั้งหมด ไม่ว่าจะเป็นการหนีบ การฉีด การหมุนสกรู และการดีดออก ผ่านกระบอกไฮดรอลิกและวาล์ว

• ข้อดี : มีแรงจับยึดสูง (มากถึง 6,000 ตัน) ทนทานสำหรับการใช้งานหนัก ต้นทุนการซื้อเริ่มแรกต่ำกว่า การบำรุงรักษาที่เข้าใจกันดี
• ข้อเสีย : การใช้พลังงานที่สูงขึ้น (มอเตอร์ทำงานอย่างต่อเนื่องแม้ในขณะที่ไม่ได้ใช้งาน) ความแม่นยำในการทำซ้ำน้อยลง น้ำมันไฮดรอลิกต้องมีการจัดการ และอาจมีความเสี่ยงต่อการปนเปื้อน
• การใช้งานทั่วไป : ชิ้นส่วนยานยนต์ ส่วนประกอบโครงสร้างขนาดใหญ่ ชิ้นส่วนผนังหนัก ภาชนะบรรจุภัณฑ์
• การใช้พลังงาน : ประมาณ 10–20 กิโลวัตต์ชั่วโมงต่อชั่วโมง สำหรับเครื่องจักรขนาดกลาง

เครื่องฉีดพลาสติกไฟฟ้า

ที่ เครื่องฉีดพลาสติกไฟฟ้า แทนที่ระบบขับเคลื่อนไฮดรอลิกด้วยมอเตอร์ไฟฟ้าเซอร์โวสำหรับแกนเครื่องจักรทั้งหมดหรือส่วนใหญ่ เครื่องจักรไฟฟ้าทั้งหมดเริ่มจำหน่ายเชิงพาณิชย์ครั้งแรกในญี่ปุ่นในช่วงทศวรรษ 1980 โดยมีส่วนแบ่งการตลาดเติบโตอย่างรวดเร็ว และปัจจุบันมีสัดส่วนสำคัญของยอดขายเครื่องจักรใหม่ในยุโรป ญี่ปุ่น และอเมริกาเหนือ

• ข้อดี : ใช้พลังงานน้อยลง 40–70% กว่าเครื่องจักรไฮดรอลิกที่เทียบเคียงได้ ความสามารถในการทำซ้ำและความแม่นยำของตำแหน่งที่เหนือกว่า (±0.01 มม. หรือดีกว่า) รอบเวลาเร็วขึ้น ไม่มีน้ำมันไฮดรอลิก (เข้ากันได้กับห้องทำความสะอาดมากกว่า) การทำงานที่เงียบกว่า
• ข้อเสีย : ราคาซื้อเริ่มแรกสูงกว่า (โดยทั่วไปจะสูงกว่าไฮดรอลิกที่เทียบเท่ากัน 20–40%) มีแรงจับยึดขนาดใหญ่น้อยกว่า สามารถซ่อมแซมเซอร์โวมอเตอร์ได้โดยผู้เชี่ยวชาญ
• การใช้งานทั่วไป : อุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำ ส่วนประกอบทางแสง ชิ้นส่วนที่สัมผัสกับอาหาร สภาพแวดล้อมในห้องสะอาด
• การใช้พลังงาน : ประมาณ 3–8 กิโลวัตต์ชั่วโมงต่อชั่วโมง สำหรับเครื่องจักรขนาดกลางที่เทียบเท่ากัน

เครื่องฉีดขึ้นรูปไฮบริด

เครื่องจักรไฮบริดผสมผสานระบบขับเคลื่อนเซอร์โวไฟฟ้าสำหรับชุดฉีดและสกรูเข้ากับระบบขับเคลื่อนไฮดรอลิกสำหรับการจับยึด วิธีการนี้มีจุดมุ่งหมายเพื่อจับความแม่นยำและการประหยัดพลังงานของไดรฟ์ไฟฟ้าที่ความสามารถในการทำซ้ำมีความสำคัญที่สุด ขณะเดียวกันก็รักษากำลังไฮดรอลิกสำหรับชุดจับยึดกำลังสูงด้วยต้นทุนที่ต่ำกว่าเครื่องจักรที่มีน้ำหนักมากที่ใช้ไฟฟ้าทั้งหมด

• การประหยัดพลังงานเทียบกับระบบไฮดรอลิกบริสุทธิ์ : โดยปกติแล้ว 20–40%
• ดีที่สุดสำหรับ : การใช้งานที่มีระวางน้ำหนักปานกลางถึงใหญ่ซึ่งการใช้ไฟฟ้าเต็มรูปแบบเป็นสิ่งที่จำกัดต้นทุน แต่ความแม่นยำและประสิทธิภาพในการใช้พลังงานเป็นสิ่งสำคัญ

ขนาดเครื่องฉีดพลาสติก: ตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่

เครื่องฉีดพลาสติกแบ่งประเภทตามเครื่องเหล่านี้เป็นหลัก แรงหนีบ in tonnes และพวกเขา ขนาดการฉีด (ปริมาตรการฉีดเป็น cm³) . การเลือกเครื่องจักรที่มีขนาดเหมาะสมสำหรับการใช้งานของคุณเป็นสิ่งสำคัญ เนื่องจากมีขนาดเล็กเกินไปและแม่พิมพ์จะกะพริบ หรือเครื่องจักรจะใช้กำลังน้อยเกินไป ใหญ่เกินไปและคุณเปลืองพลังงานและพื้นที่พื้น

เครื่องฉีดพลาสติกขนาดเล็ก

A เครื่องฉีดพลาสติกขนาดเล็ก โดยทั่วไปจะมีแรงจับยึดของ 1 ถึง 20 ตัน และขนาดช็อตของ 1 ถึง 30 ซม.³ . เครื่องจักรขนาดกะทัดรัดเหล่านี้ได้รับการออกแบบมาเพื่อ:

• การพัฒนาต้นแบบและการผลิตจำนวนน้อย
• การตั้งค่าทางการศึกษาและห้องปฏิบัติการ
• เครื่องประดับ ส่วนประกอบทางทันตกรรม และไมโครชิ้นส่วน
• ชุมชนนักงานอดิเรกและผู้สร้าง

เครื่องฉีดขึ้นรูปแบบมินิแบบตั้งโต๊ะจากแบรนด์ต่างๆ เช่น Morgan Press หรือ Babyplast เริ่มต้นที่ประมาณนี้ 5,000–15,000 ดอลลาร์สหรัฐ ทำให้สามารถเข้าถึงได้สำหรับการดำเนินงานขนาดเล็กและห้องปฏิบัติการ R&D

เครื่องฉีดพลาสติกขนาดเล็ก

A เครื่องฉีดพลาสติกขนาดเล็ก โดยทั่วไปหมายถึงหน่วยที่มีแรงจับยึดของ 20 ถึง 150 ตัน . สิ่งเหล่านี้คือส่วนสำคัญของโรงงานผลิตขนาดเล็กถึงขนาดกลาง เหมาะสำหรับการผลิตชิ้นส่วน เช่น ขั้วต่อ ฝาครอบ ตัวเรือนขนาดเล็ก และส่วนประกอบทางการแพทย์ พอดีกับพื้นที่ขนาดพอเหมาะและเป็นตัวเลือกยอดนิยมเมื่อธุรกิจต่างๆ มองหา เครื่องฉีดพลาสติก for sale ในระดับการผลิตเบื้องต้นถึงกลาง

เครื่องฉีดพลาสติกขนาดกลาง

เครื่องจักรขนาดกลางแบบขยาย 150 ถึง 1,000 ตัน จัดการกับการใช้งานด้านการผลิตที่หลากหลายที่สุด ชิ้นส่วนภายในรถยนต์ ตัวเรือนเครื่องใช้ในครัวเรือน และส่วนประกอบของผลิตภัณฑ์อุปโภคบริโภคขนาดใหญ่มักจัดอยู่ในกลุ่มนี้ เครื่องจักรเหล่านี้ถือเป็นแกนหลักของการดำเนินการฉีดขึ้นรูปเชิงพาณิชย์ส่วนใหญ่ทั่วโลก

เครื่องจักรขนาดใหญ่และใหญ่มาก

เครื่องด้านบน 1,000 ตัน — และมากถึง 6,000 ตันขึ้นไป — ถูกใช้เพื่อผลิตส่วนประกอบโครงสร้างขนาดใหญ่: กันชนรถยนต์และแผงประตู, คอนเทนเนอร์ขนาดใหญ่, เฟอร์นิเจอร์กลางแจ้ง และพาเลทอุตสาหกรรม เครื่องจักรเหล่านี้อาจครอบครองพื้นที่โรงงานของ ยาวตั้งแต่ 20 เมตรขึ้นไป และต้องมีการลงทุนด้านโครงสร้างพื้นฐานจำนวนมาก

ราคาเครื่องฉีดพลาสติก: อะไรส่งผลต่อต้นทุน?

ที่ เครื่องฉีดพลาสติก price ครอบคลุมช่วงกว้างที่น่าทึ่ง ตั้งแต่ไม่กี่พันดอลลาร์สำหรับยูนิตขนาดเล็กแบบตั้งโต๊ะไปจนถึงหลายล้านดอลลาร์สำหรับเครื่องจักรที่มีความแม่นยำน้ำหนักมาก การทำความเข้าใจว่าอะไรเป็นตัวขับเคลื่อนต้นทุนช่วยให้ผู้ซื้อมีข้อมูลในการตัดสินใจซื้อ และหลีกเลี่ยงการใช้จ่ายเกินหรือระบุต่ำเกินไป

ปัจจัยสำคัญที่กำหนดต้นทุนเครื่องฉีดพลาสติก

• แรงจับยึดและขนาดช็อต : เครื่องจักรขนาดใหญ่มีราคาสูงกว่า เครื่องจักรขนาด 100 ตันอาจมีราคา 40,000–80,000 เหรียญสหรัฐ ใหม่ในขณะที่เครื่องจักรขนาด 500 ตันสามารถทำได้เกิน 200,000 เหรียญสหรัฐ .
• ประเภทระบบขับเคลื่อน : ค่าเครื่องจักรไฟฟ้า อีก 20–40% กว่ารุ่นไฮดรอลิกที่เทียบเท่าเนื่องจากต้นทุนเซอร์โวมอเตอร์และระบบขับเคลื่อน ไฟฟ้าทั้งหมด 200 ตันอาจมีราคา 150,000–250,000 เหรียญสหรัฐ เทียบกับ 80,000–130,000 เหรียญสหรัฐสำหรับระบบไฮดรอลิกที่เทียบเท่ากัน
• ยี่ห้อและแหล่งกำเนิดสินค้า : แบรนด์ในยุโรป (Engel, Arburg, Krauss-Maffei, Wittmann) และแบรนด์ญี่ปุ่น (Fanuc, Sumitomo, Nissei) ตั้งราคาระดับพรีเมียมเนื่องจากวิศวกรรมที่มีความแม่นยำ การสนับสนุนหลังการขาย และชื่อเสียงของแบรนด์ ผู้ผลิตจีน (เฮติ, Chen Hsong, Yizumi) นำเสนอเครื่องจักรที่ ราคาลดลง 30–60% ด้วยคุณภาพการแข่งขันที่เพิ่มมากขึ้น
• ความซับซ้อนของระบบควบคุม : การควบคุมแบบหลายแกนขั้นสูง การตรวจสอบกระบวนการแบบเรียลไทม์ และการเชื่อมต่ออุตสาหกรรม 4.0 ช่วยเพิ่มต้นทุนอย่างมาก แต่ยังปรับปรุงคุณภาพและลดอัตราของเสียอีกด้วย
• ความสามารถพิเศษ : การขึ้นรูปแบบหลายองค์ประกอบ (2K/3K) การช่วยด้วยแก๊ส การติดฉลากในแม่พิมพ์ หรือความสามารถในการฉีดร่วม ต่างก็เพิ่มต้นทุนให้สูงกว่าเครื่องจักรที่มีส่วนประกอบเดียวมาตรฐาน
• ใหม่กับมือสอง : ก ใช้เครื่องฉีดพลาสติก สามารถลดการใช้เงินทุนเริ่มต้นได้โดย 30–70% เมื่อเทียบกับเครื่องใหม่ แม้ว่าจะมีความเสี่ยงในการบำรุงรักษาที่สูงขึ้นและอายุการใช้งานที่เหลืออยู่ก็สั้นลงด้วย

ต้นทุนการเป็นเจ้าของทั้งหมด: เกินกว่าราคาซื้อ

ที่ purchase price of an injection molding machine is only part of the true เครื่องฉีดพลาสติก cost . ผู้ซื้อควรคำนึงถึง:

• ต้นทุนพลังงาน : ก hydraulic machine running 16 hours/day at 15 kWh average may consume 87,600 กิโลวัตต์ชั่วโมงต่อปี . ที่ 0.20 ยูโร/kWh ซึ่งเท่ากับ 17,520 ยูโรต่อปี เทียบกับประมาณ 7,000–9,000 ยูโรสำหรับเครื่องจักรไฟฟ้าที่เทียบเท่ากัน
• ค่าบำรุงรักษา : เครื่องจักรไฮดรอลิกจำเป็นต้องเปลี่ยนถ่ายน้ำมันเครื่อง เปลี่ยนไส้กรอง และบำรุงรักษาซีล งบประมาณประมาณ 2–4% ของราคาซื้อเครื่องจักรต่อปี สำหรับการบำรุงรักษา
• ค่าเครื่องมือ (แม่พิมพ์) : มักจะเกินต้นทุนเครื่องจักรสำหรับชิ้นส่วนที่ซับซ้อน นี่เป็นต้นทุนที่ตัดจำหน่ายครั้งเดียวตลอดอายุการผลิตของเครื่องมือ
• อุปกรณ์เสริม : อาจเพิ่มชิลเลอร์ เครื่องอบผ้า การจัดการวัสดุ หุ่นยนต์ และสายพานลำเลียง 20–50% ของต้นทุนระบบทั้งหมด .

คู่มือการซื้อ: เครื่องฉีดพลาสติกใหม่เทียบกับมือสอง

หนึ่งในการตัดสินใจที่เป็นผลสืบเนื่องที่สุดสำหรับทุกคนที่ค้นหา เครื่องฉีดพลาสติก for sale คือจะซื้อใหม่หรือใช้แล้ว ทั้งสองเส้นทางเสนอมูลค่าที่ถูกต้องโดยขึ้นอยู่กับงบประมาณ ข้อกำหนดการใช้งาน และการยอมรับความเสี่ยง

ข้อดีของการซื้อเครื่องฉีดพลาสติกมือสอง

• ลดต้นทุนล่วงหน้าลงอย่างมาก : ก well-maintained used 150-tonne hydraulic machine that cost USD 120,000 new may sell for 30,000–60,000 เหรียญสหรัฐ หลังจากรับราชการมา 5-10 ปี
• ความพร้อมใช้งานที่รวดเร็วยิ่งขึ้น : เครื่องจักรใหม่จากแบรนด์หลักๆ ในยุโรปหรือญี่ปุ่น มักจะมีระยะเวลารอคอยสินค้า 16–36 สัปดาห์ . เครื่องจักรมือสองที่มีอยู่ในสต็อกของตัวแทนจำหน่ายสามารถจัดส่งและติดตั้งได้ภายในไม่กี่สัปดาห์
• ประวัติที่พิสูจน์แล้ว : ก machine with documented production history and service records is a known quantity.
• เหมาะสำหรับการผลิตในปริมาณน้อยหรือมีความไม่แน่นอน : หากปริมาณการผลิตไม่ได้รับการพิสูจน์หรือแปรผัน การลงทุนที่น้อยลงจะช่วยลดความเสี่ยงทางการเงิน

ความเสี่ยงและข้อควรพิจารณาเมื่อซื้อเครื่องจักรมือสอง

• สภาพการสึกหรอไม่ทราบ : การสึกหรอของสกรูและกระบอกสูบ สภาพของระบบไฮดรอลิก และความล้าของแถบยึดอาจไม่สามารถมองเห็นได้หากไม่มีการตรวจสอบโดยละเอียด ขอรายงานการตรวจสอบหรือดำเนินการก่อนซื้อเสมอ
• การควบคุมที่ล้าสมัย : เครื่องจักรรุ่นเก่าอาจใช้ PLC หรือระบบควบคุมที่ล้าสมัยซึ่งไม่มีชิ้นส่วนอะไหล่อีกต่อไป ทำให้เกิดความเสี่ยงในการให้บริการในระยะยาว
• ไม่มีการรับประกัน : เครื่องจักรที่ใช้แล้วส่วนใหญ่จะขายตามสภาพ เว้นแต่ผู้ซ่อมแซมใหม่ที่ผ่านการรับรองจะให้การรับประกันแบบจำกัด
• ประสิทธิภาพการใช้พลังงาน : เครื่องจักรไฮดรอลิกรุ่นเก่ามักขาดปั๊มแบบแปรผันหรือระบบเซอร์โวไฮดรอลิก ส่งผลให้ต้นทุนพลังงานสูงกว่าเครื่องจักรสมัยใหม่ที่เทียบเท่ากัน

สิ่งที่ควรตรวจสอบก่อนซื้อเครื่องฉีดพลาสติกมือสอง

1. ขอประวัติการบริการและการบำรุงรักษาเครื่องอย่างครบถ้วน
2. ตรวจสอบการสึกหรอของสกรูและกระบอกปืน (วัดเส้นผ่านศูนย์กลางรูกระบอกและ OD ระยะการบินของสกรูเทียบกับข้อกำหนดดั้งเดิม)
3. ดำเนินวงจรการผลิตเต็มรูปแบบและวัดความสอดคล้องของน้ำหนักแบบช็อตต่อช็อต (เป้าหมาย: ±0.5% หรือดีกว่า )
4. ตรวจสอบสภาพไทบาร์เพื่อดูความตรง การสึกหรอของด้าย และสัญญาณของการแตกร้าวเมื่อยล้า
5. ตรวจสอบแรงดันของระบบไฮดรอลิก อัตราการไหล และตรวจสอบรอยรั่ว
6. ยืนยันความพร้อมของอะไหล่และการสนับสนุนทางเทคนิคสำหรับระบบควบคุม
7. ตรวจสอบการสอบเทียบแรงแคลมป์ด้วยโหลดเซลล์ที่สอบเทียบแล้ว หากเป็นไปได้

ข้อบกพร่องที่พบบ่อยในการฉีดขึ้นรูปและวิธีป้องกัน

แม้จะมีเครื่องฉีดขึ้นรูปที่ได้รับการบำรุงรักษาอย่างดี แต่ข้อบกพร่องของกระบวนการก็สามารถเกิดขึ้นได้ การทำความเข้าใจข้อบกพร่องที่พบบ่อยที่สุดและสาเหตุที่แท้จริงช่วยให้แก้ไขปัญหาได้เร็วขึ้นและลดอัตราของเสีย

วัสดุที่ผ่านกระบวนการในเครื่องฉีดพลาสติก

เครื่องฉีดพลาสติกสามารถแปรรูปวัสดุเทอร์โมพลาสติกและเทอร์โมเซตติงได้หลากหลาย การเลือกใช้วัสดุมีผลกระทบอย่างมากต่อข้อกำหนดในการกำหนดค่าเครื่องจักร รอบเวลา และการออกแบบเครื่องมือ

ที่ most commonly processed thermoplastics include:

• โพรพิลีน (PP) : วัสดุฉีดขึ้นรูปที่ใช้กันอย่างแพร่หลายทั่วโลก ต้นทุนต่ำ ทนต่อสารเคมีได้ดี แปรรูปง่ายที่อุณหภูมิ 200–280°C ใช้สำหรับบรรจุภัณฑ์ ภาชนะ ชิ้นส่วนยานยนต์
• ABS (อะคริโลไนไตรล์ บิวทาไดอีน สไตรีน) : ทนทานต่อแรงกระแทกและคุณภาพพื้นผิวดีเยี่ยม อุณหภูมิในการประมวลผล 200–250°C ใช้กันอย่างแพร่หลายสำหรับเรือนอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ตัวต่อ LEGO และอุปกรณ์ตกแต่งรถยนต์
• โพลีเอทิลีน (HDPE/LDPE) : ต้นทุนต่ำ ทนต่อสารเคมีดีเยี่ยม หน้าต่างการประมวลผลกว้าง ใช้สำหรับขวด ท่อ และภาชนะอุตสาหกรรม
• ไนลอน (PA6/PA66) : มีความแข็งแรงสูง ทนต่อการสึกหรอและทนความร้อนได้ดีเยี่ยม ต้องทำให้แห้งสนิทก่อนแปรรูป ใช้สำหรับเกียร์ แบริ่ง และส่วนประกอบโครงสร้าง
• โพลีคาร์บอเนต (พีซี) : แรงกระแทกที่โดดเด่นและความคมชัดของแสง อุณหภูมิในการประมวลผล 260–310°C ใช้สำหรับเลนส์สายตา อุปกรณ์ความปลอดภัย และอุปกรณ์ทางการแพทย์
• POM (อะซีตัล/เดลริน) : มีความแข็งสูงมากและมีแรงเสียดทานต่ำ เหมาะสำหรับชิ้นส่วนเครื่องจักรกลที่มีความแม่นยำ เกียร์ และตัวยึด
• PEEK และโพลีเมอร์ประสิทธิภาพสูงอื่นๆ : อุณหภูมิในการประมวลผลที่สูงกว่า 350°C ต้องใช้ถังและสกรูที่มีอุณหภูมิสูงที่กำหนดค่าไว้เป็นพิเศษ ใช้สำหรับการใช้งานด้านการบินและอวกาศ การปลูกถ่ายทางการแพทย์ และการใช้งานด้านเซมิคอนดักเตอร์

แบรนด์เครื่องฉีดพลาสติกชั้นนำและสิ่งที่ทำให้พวกเขาแตกต่าง

เมื่อประเมินเครื่องฉีดขึ้นรูปที่จำหน่าย ชื่อเสียงของแบรนด์ โครงสร้างพื้นฐานที่สนับสนุน และมรดกของเครื่องจักรมีความสำคัญอย่างมาก — โดยเฉพาะอย่างยิ่งสำหรับความน่าเชื่อถือในการผลิตในระยะยาว นี่คือผู้ผลิตที่โดดเด่นที่สุดตามภูมิภาค

ผู้ผลิตชาวยุโรป

• เองเกล (ออสเตรีย) : เป็นที่รู้จักในด้านเครื่องจักรแบบไร้แถบผูกและเป็นผู้บุกเบิกเทคโนโลยีไฟฟ้าทั้งหมด แข็งแกร่งในภาคยานยนต์และการแพทย์
• อาร์เบิร์ก (เยอรมนี) : มีชื่อเสียงจากซีรีส์ Allrounder — เครื่องจักรที่มีความยืดหยุ่นสูงพร้อมความแม่นยำและความน่าเชื่อถือที่ยอดเยี่ยม เครือข่ายบริการระดับโลกที่แข็งแกร่ง
• เคราส์-มัฟเฟย์ (เยอรมนี) : ผู้นำด้านเครื่องจักรที่มีน้ำหนักมากและกระบวนการพิเศษ รวมถึงการขึ้นรูปแบบหลายส่วนประกอบ และการฉีดขึ้นรูปแบบปฏิกิริยา (RIM)
• วิทท์มันน์ บัทเทนเฟลด์ (ออสเตรีย) : ซัพพลายเออร์เครื่องจักรและระบบอัตโนมัติแบบครบวงจร แข็งแกร่งในด้านความแม่นยำและการใช้งานบรรจุภัณฑ์

ผู้ผลิตในเอเชีย

• ฟานุค (ญี่ปุ่น) : พลังที่โดดเด่นในการฉีดขึ้นรูปด้วยไฟฟ้าทั้งหมดด้วยซีรีส์ ROBOSHOT ความแม่นยำ ความสามารถในการทำซ้ำ และประสิทธิภาพการใช้พลังงานที่ยอดเยี่ยม
• Sumitomo Demag (ญี่ปุ่น/เยอรมนี) : ผู้นำระดับโลกด้านการขึ้นรูปชิ้นส่วนออปติคอลและผนังบางที่มีความแม่นยำสูงเป็นพิเศษด้วยเครื่องจักรไฟฟ้าทั้งหมด
• เฮติอินเตอร์เนชั่นแนล (จีน) : ผู้ผลิตเครื่องฉีดพลาสติกรายใหญ่ที่สุดในโลกโดยปริมาตร เสนอมูลค่าการแข่งขันที่ ต่ำกว่าราคายุโรป 30–50% ด้วยการปรับปรุงคุณภาพและบริการอย่างรวดเร็ว
• Chen Hsong (ฮ่องกง/จีน) : หนึ่งในผู้ผลิตเครื่องจักรที่เก่าแก่และเป็นที่ยอมรับมากที่สุดในเอเชีย มีความแข็งแกร่งในด้านบรรจุภัณฑ์และการใช้งานทั่วไป

คำถามที่พบบ่อยเกี่ยวกับเครื่องฉีดพลาสติก

งบประมาณขั้นต่ำในการเริ่มต้นฉีดขึ้นรูปคือเท่าไร?

สำหรับการตั้งค่าพื้นฐานภายในองค์กรด้วย เครื่องฉีดพลาสติกขนาดเล็ก (50–100 ตัน) งบประมาณ 40,000–100,000 เหรียญสหรัฐ สำหรับเครื่องจักร บวก 5,000–30,000 เหรียญสหรัฐสำหรับเครื่องมือ (แม่พิมพ์อะลูมิเนียมช่องเดียว) พร้อมอุปกรณ์เสริม เซลล์พื้นฐานที่สมบูรณ์อาจมียอดรวม 70,000–150,000 ดอลลาร์สหรัฐ สำหรับผู้ที่มีงบประมาณจำกัด การว่าจ้างผู้รับเหมาภายนอกให้ผู้รับเหมาขึ้นรูปและซื้อเครื่องจักรในภายหลังเนื่องจากปริมาณที่พิสูจน์ได้ ถือเป็นแนวทางทั่วไปและสมเหตุสมผล

เครื่องฉีดพลาสติกมีอายุการใช้งานนานแค่ไหน?

เครื่องฉีดขึ้นรูปที่ได้รับการดูแลอย่างดีจากผู้ผลิตที่มีชื่อเสียงสามารถทำงานได้อย่างมีประสิทธิภาพ 20–30 ปี หรือมากกว่านั้น อุปกรณ์ที่สึกหรอหลัก ได้แก่ สกรู กระบอก วาล์วกันกลับ และซีลไฮดรอลิก ล้วนเป็นวัสดุสิ้นเปลืองที่เปลี่ยนได้ เครื่องจักรของยุโรปจำนวนมากจากช่วงทศวรรษ 1990 ยังคงให้บริการการผลิตอยู่หลังการตกแต่งใหม่

เครื่องฉีดพลาสติกขนาดเล็กเหมาะสำหรับการผลิตหรือไม่?

A เครื่องฉีดพลาสติกขนาดเล็ก เหมาะอย่างยิ่งสำหรับการผลิตชิ้นส่วนขนาดเล็กในปริมาณน้อย โดยทั่วไปจะผลิตได้ไม่กี่พันชิ้นต่อเดือน สำหรับปริมาณการผลิตตั้งแต่หมื่นต่อเดือนหรือสูงกว่า เครื่องจักรขนาดใหญ่ที่มีเครื่องมือแบบหลายช่องจะช่วยให้ประหยัดค่าใช้จ่ายได้ดีกว่ามาก เครื่องจักรขนาดเล็กมีคุณค่ามากที่สุดสำหรับการสร้างต้นแบบ การทดลองวัสดุ และการผลิตชิ้นส่วนขนาดเล็กแบบพิเศษ

อะไรคือความแตกต่างระหว่างน้ำหนักของเครื่องฉีดพลาสติกและขนาดช็อต?

น้ำหนัก หมายถึงแรงจับยึดที่เครื่องสามารถใช้เพื่อปิดแม่พิมพ์ระหว่างการฉีด ขนาดช็อต หมายถึงปริมาณพลาสติกสูงสุดที่หน่วยฉีดสามารถส่งมอบได้ในรอบเดียว พารามิเตอร์ทั้งสองจะต้องตรงกับชิ้นส่วนที่กำลังผลิต — ชิ้นส่วนที่บางและใหญ่อาจต้องใช้แรงจับยึดสูงแต่มีปริมาตรช็อตน้อย ในขณะที่ชิ้นส่วนลึกที่มีผนังหนาอาจต้องใช้ขนาดช็อตใหญ่แต่มีแรงจับยึดปานกลาง

เครื่องฉีดขึ้นรูปต้องใช้อุปกรณ์เสริมอะไรบ้าง?

เซลล์ฉีดขึ้นรูปที่พร้อมสำหรับการผลิตโดยทั่วไปจะประกอบด้วย: เครื่องอบแห้งวัสดุ (สำหรับเรซินดูดความชื้น) a ตัวควบคุมอุณหภูมิแม่พิมพ์ (น้ำหรือน้ำมัน) เครื่องทำความเย็น (เพื่อให้น้ำหล่อเย็นสม่ำเสมอ) ก เครื่องบดย่อย/เครื่องบด (เพื่อรีไซเคิลสปรูและรันเนอร์) ระบบลำเลียงวัสดุ (สำหรับการป้อนถังอัตโนมัติ) และบ่อยครั้งที่ หุ่นยนต์หรือระบบอัตโนมัติ สำหรับการถอดชิ้นส่วน การวางเม็ดมีด หรือการตรวจสอบขั้นปลายน้ำ

ที่ Future of Injection Molding Machines: Smart Manufacturing and Sustainability

ที่ injection molding industry is undergoing rapid transformation driven by digitalization, sustainability pressures, and material innovation. The next generation of plastic injection molding machines will be defined by several key trends.

• การบูรณาการอุตสาหกรรม 4.0 และ IIoT : เครื่องจักรสมัยใหม่มีการเชื่อมต่อ OPC-UA เพิ่มมากขึ้น ทำให้สามารถสตรีมข้อมูลแบบเรียลไทม์ไปยังระบบ MES และ ERP ได้ อัลกอริธึมการบำรุงรักษาเชิงคาดการณ์สามารถแจ้งเตือนผู้ปฏิบัติงานถึงปัญหาที่กำลังพัฒนาก่อนที่จะเกิดความล้มเหลว ซึ่งช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผน
• การเพิ่มประสิทธิภาพกระบวนการที่ได้รับความช่วยเหลือจาก AI : ระบบการเรียนรู้ของเครื่องจักรกำลังถูกรวมเข้ากับแพลตฟอร์มการควบคุมเพื่อปรับแต่งพารามิเตอร์การฉีดโดยอัตโนมัติตามผลตอบรับคุณภาพแบบเรียลไทม์ ช่วยลดเวลาการตั้งค่าและอัตราของเสีย
• การเติบโตของการยอมรับทางไฟฟ้าทั้งหมด : ข้อดีของต้นทุนพลังงานของ เครื่องฉีดพลาสติกไฟฟ้าs กลายเป็นสิ่งที่น่าสนใจมากขึ้นเมื่อราคาพลังงานสูงขึ้นทั่วโลก ส่วนแบ่งการตลาดไฟฟ้าทั้งหมดในยุโรปเกิน 40% ของยอดขายเครื่องใหม่ ภายในปี 2566 และยังคงเติบโตอย่างต่อเนื่อง
• การแปรรูปวัสดุที่ยั่งยืน : ความต้องการที่เพิ่มขึ้นสำหรับโพลีเมอร์ชีวภาพ (PLA, PHA) เรซินที่มีส่วนผสมรีไซเคิล และวัสดุที่ย่อยสลายได้ทางชีวภาพ จำเป็นต้องมีการปรับตัวด้วยเครื่องจักร รวมถึงถังที่ทนต่อการกัดกร่อน รูปทรงของสกรูที่ดัดแปลง และการควบคุมอุณหภูมิขั้นสูง
• แนวคิดแบบกระจายอำนาจและโรงงานขนาดเล็ก : เซลล์ฉีดขึ้นรูปขนาดกะทัดรัดและยืดหยุ่น — รวมถึง เครื่องฉีดพลาสติกขนาดเล็กs ด้วยระบบอัตโนมัติแบบผสมผสาน ช่วยให้การผลิตในท้องถิ่นตามความต้องการใกล้กับตลาดปลายทางมากขึ้น ลดต้นทุนด้านลอจิสติกส์และเวลาในการผลิต

สำหรับผู้ซื้อที่กำลังพิจารณาซื้อเครื่องฉีดพลาสติกในปัจจุบัน แนวโน้มเหล่านี้แนะนำให้จัดลำดับความสำคัญของเครื่องจักรด้วย โปรโตคอลการสื่อสารแบบเปิด ไดรฟ์ประหยัดพลังงาน และระบบควบคุมที่อัปเกรดซอฟต์แวร์ได้ ถึง ensure long-term relevance in an evolving manufacturing landscape.

ประเด็นสำคัญสำหรับผู้เริ่มต้น

สำหรับผู้ที่เพิ่งเริ่มใช้การฉีดขึ้นรูป นี่คือบทสรุปโดยย่อของสิ่งที่คุณจำเป็นต้องรู้เพื่อใช้ในการตัดสินใจอย่างรอบรู้เกี่ยวกับอุปกรณ์ กระบวนการ และการลงทุน:

• อ injection molding machine melts plastic and injects it into a mold under high pressure, producing parts in cycles as short as 10 seconds.
• ที่ three core machine types — ไฮดรอลิก ไฟฟ้า และไฮบริด — แต่ละประเภทเหมาะกับการใช้งาน งบประมาณ และข้อกำหนดด้านความแม่นยำที่แตกต่างกัน
• ขนาดเครื่องจักรถูกกำหนดโดยแรงจับยึด (ตัน) และขนาดช็อต (ซม.) — จับคู่สิ่งเหล่านี้กับชิ้นส่วนและการออกแบบแม่พิมพ์เฉพาะของคุณเสมอ
• การฉีด molding machine price มีตั้งแต่ 5,000 ดอลลาร์สหรัฐสำหรับหน่วยตั้งโต๊ะขนาดเล็กไปจนถึง 2 ล้านดอลลาร์สหรัฐสำหรับเครื่องจักรที่มีความแม่นยำน้ำหนักมาก — คำนึงถึงต้นทุนรวมในการเป็นเจ้าของ ไม่ใช่แค่ราคาซื้อ
• A ใช้เครื่องฉีดพลาสติก สามารถให้คุณค่าที่ดีเยี่ยมแต่ต้องมีการตรวจสอบอย่างละเอียดและการประเมินความต้องการในการบำรุงรักษาและความพร้อมของชิ้นส่วนอะไหล่ตามความเป็นจริง
• การป้องกันข้อบกพร่องเริ่มต้นด้วยการตั้งค่าเครื่องจักร การเตรียมวัสดุ และการออกแบบแม่พิมพ์อย่างเหมาะสม ไม่ใช่ด้วยการแก้ไขปัญหาในภายหลัง
• ที่ industry is moving toward all-electric machines, smart manufacturing connectivity, and sustainable material processing — consider future-proofing when making purchasing decisions.
